WLAN-Router
einrichten

VDSL

So schließen Sie Ihren WLAN-Router an



Folgende WLAN-Router des Herstellers AVM wurden von uns getestet und werden empfohlen:

  • FRITZ!Box 7360
  • FRITZ!Box 7490
  • FRITZ!Box 7430

Voraussetzung für die Nutzung eines eigenen WLAN-Routers an einem VDSL-Anschluss ist ein VDSL2- und Vectoring-fähiges Modem. Weiterhin müssen folgende Spezifikationen erfüllt werden:

  • Daten VLAN 10 mit IP-Vergabe via PPPoE (PAP)
  • Voice VLAN 20 mit IP-Vergabe via DHCP
  • VDSL2 ITU-T G.993.2, Annex-B/-J
  • Vectoring ITU-T G.993.5 (> 50 Mbit/s)
  • VDSL-Profil 17A
  • VDSL-Profil 30A (> 50 Mbit/s)
  • Dual-Stack Lite nach RFC-6333
  • DHCPv6 Option for Dual-Stack Lite nach RFC-6334



Ihr eigener Router erfüllt diese Anforderungen und Sie möchten diesen nutzen? Kein Problem: Als NetCologne-Kunde können Sie dieses ganz einfach und bequem in unserem OnlineService erledigen. Melden Sie sich hierzu mit Ihrer Kundenummer und Ihrem Kundenkennwort an und über "Produkte" und "Optionen verwalten" haben Sie die Möglichkeit, einen eigenen WLAN-Router für Ihren Anschluss zu beauftragen.

  • Das von Ihnen verwendete DSL-Modem/Kabelmodem muss für die Bandbreite und die DSL-Technik (ADSL, VDSL, Cable) geeignet sein, die an Ihrem Anschluss geschaltet ist. Weitere Informationen dazu finden Sie in den Angaben des Herstellers.
  • DSL-Modems/Kabelmodems anderer Provider sind eventuell aufgrund von angepasster Firmware nicht kompatibel und können beispielsweise nicht mit dem DSL/VDSL-Signal synchronisieren, bzw. keine Verbindung in das Kabelnetz aufbauen.
  • Stellen Sie sicher, dass die Firmware des Gerätes stets die aktuellste, vom Hersteller zertifizierte Firmware installiert ist. Bei FRITZ!Box-Modellen des Herstellers AVM mindestens FRITZ!OS 6.30. Eine Prüfung und Aktualisierung führen Sie über die Benutzeroberfläche des Gerätes durch. Dazu muss eine Verbindung zum Internet bestehen. Hilfe dazu finden Sie ebenfalls im Handbuch des Herstellers.


Steht Ihr WLAN-Router auf dieser Liste, unterscheidet sich die Einrichtung dadurch, ob er bereits im Einsatz war oder nicht. Bitte wählen Sie im Folgenden die zutreffende Option.

Verkabelung der FRITZ!Box

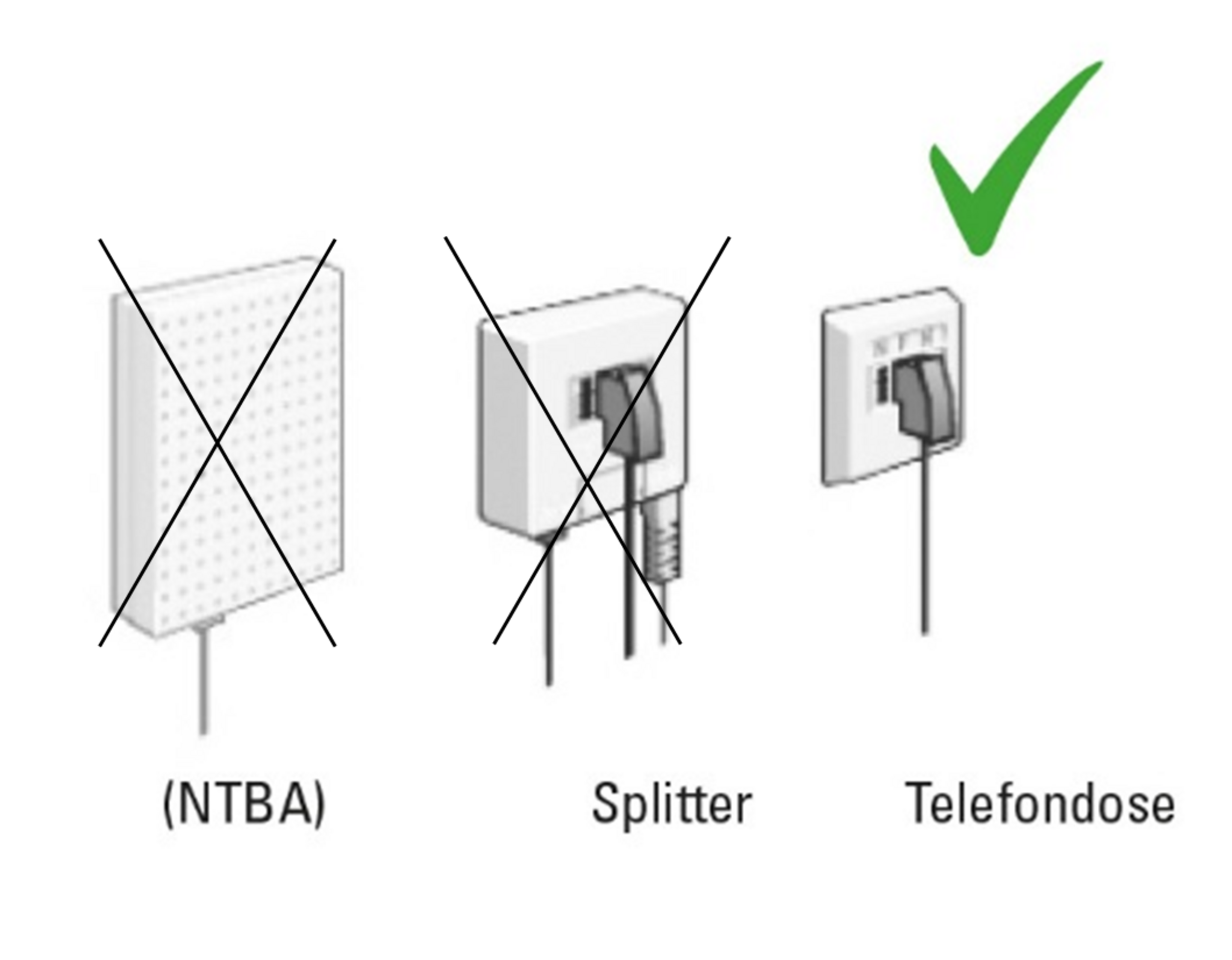

Entfernen Sie – falls noch vorhanden – den DSL-Splitter und den ISDN-NTBA, da diese an einem IP-basierten Anschluss nicht verwendet werden dürfen.

Die mitgelieferten Kabelsätze und Anleitungen sind je nach FRITZ!Box Modell und Herstellungsdatum unterschiedlich. Bitte verwenden Sie die der FRITZ!Box beigelegte Anleitung (Faltblatt) zur Verkabelung.

WICHTIG:
Folgen Sie dabei den Anweisungen für den "IP-basierten Anschluss", der in manchen Anleitungen auch als "reiner DSL" oder "Komplettanschluss" bezeichnet wird.

Eine Verkabelung, bei der ein Splitter oder NTBA verwendet wird, ist nicht geeignet.

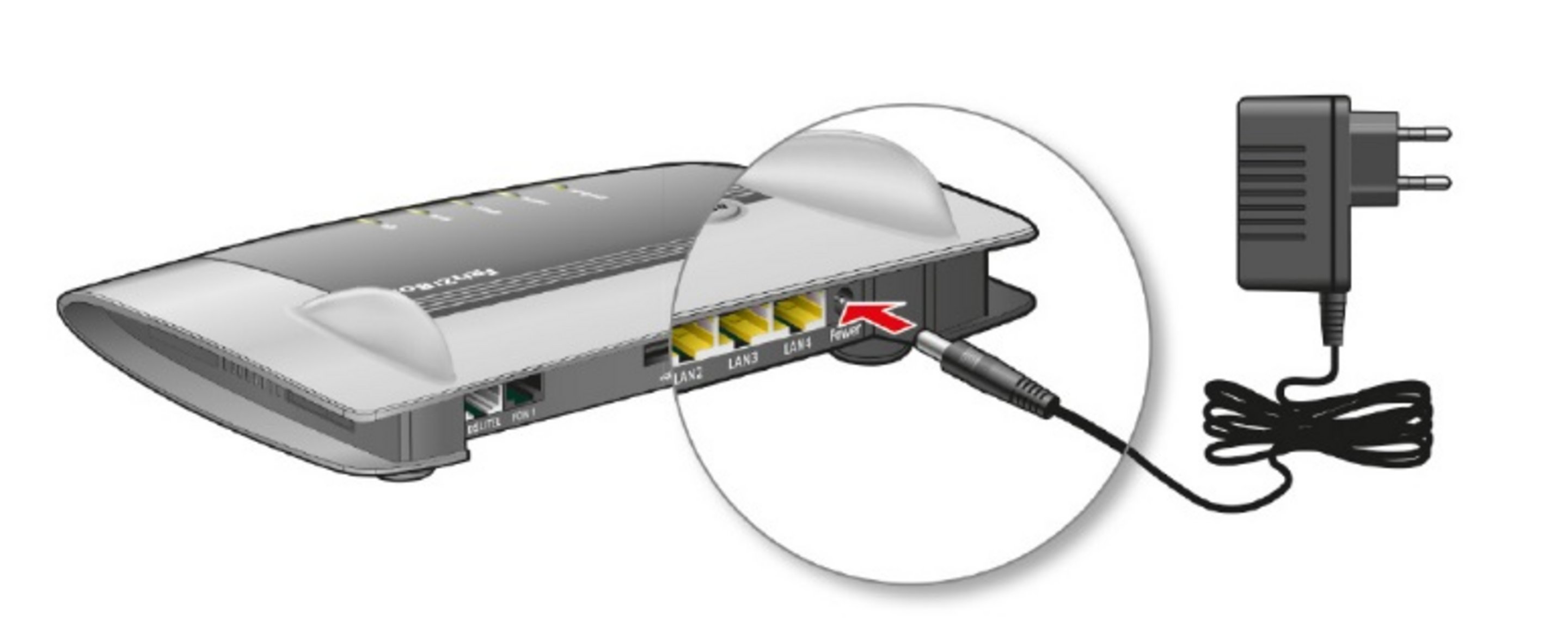

FRITZ!Box mit dem Strom verbinden



Verbinden Sie Ihren WLAN-Router mit dem Stromnetz. Je nach Gerät kann es notwendig sein, dieses noch manuell einzuschalten.


Endgeräte mit der Fritz!Box verbinden



Sie können nun Ihren PC, Ihren Laptop oder Ihr Tablet auf zweierlei Arten mit der FRITZ!Box verbinden – entweder per LAN-Kabel oder per WLAN.



Per LAN-Kabel



Sie können Computer mit dem beiliegenden Netzwerkkabel anschließen.

Die mitgelieferten Kabelsätze und Anleitungen sind je nach FRITZ!Box Modell und Herstellungsdatum unterschiedlich. Bitte verwenden Sie die der FRITZ!Box beigelegte Anleitung (Faltblatt) zur Verkabelung.



Per WLAN



Im Windows Betriebssystem finden Sie unten rechts neben dem Lautsprecher-Symbol das Symbol für WLAN-Netzwerke. Wenn Sie es anklicken, werden Ihnen die verfügbaren Drahtlosnetzwerke angezeigt.

Um Geräte per WLAN anzuschließen, suchen Sie einfach das WLAN-Funknetz (SSID) mit dem Namen „FRITZ!Box …“ in der Liste verfügbarer Drahtlosnetzwerke und verbinden sich damit.

Damit Sie Ihre FRITZ!Box besser von anderen Funknetzen in der Nachbarschaft unterscheiden können, sind dem Namen Ihrer Box 2 Buchstaben angefügt. Den vollständigen Namen (SSID) und den benötigten WLAN-Netzwerkschlüssel (Sicherheitsschlüssel) finden Sie auf der Unterseite Ihrer FRITZ!Box.




Provider und Anschluss auswählen



Ihre FRITZ!Box ist nun erfolgreich verkabelt und mit den Endgeräten verbunden. Nach dem Laden der Werkseinstellungen und der Verkabelung müssen Sie der FRITZ!Box noch mitteilen, welchen Provider Sie nutzen und welche Anschluss-Art verwendet wird.

Starten Sie dazu Ihren Internet-Browser (z.B. Internet Explorer, Firefox) und geben Sie in die Adresszeile fritz.box (ohne www.) ein.

Rufen Sie die Seite auf und warten Sie einen Moment.

Falls sich die Seite nicht öffnet, geben Sie alternativ 192.168.178.1 in die Adresszeile ein.

Wenn Sie aufgefordert werden, ein Kennwort für den Zugriff auf die Benutzeroberfläche einzugeben, vergeben Sie ein neues Kennwort.

Nun startet der Einrichtungsassistent der FRITZ!Box.

Sollte der Assistent nicht starten, verwenden Sie möglicherweise eine FRITZ!Box, die durch einen Internetprovider vorkonfiguriert ist (z. B. eine gebrauchte Box von NetCologne, 1und1 etc.). In diesem Fall können Sie den Assistenten für den Internetzugang manuell im Menü „Assistenten“ der FRITZ!Box Oberfläche aufrufen.

Wählen Sie für die Auswahl des Internetanbieters zunächst den Eintrag

Weitere Internetanbieter“ aus, in der darauf folgenden Auswahl dann

NetCologne/NetAachen“ und dann den Eintrag

NetCologne/NetAachen VDSL-Anschluss“ aus.

Klicken Sie auf „Weiter“, die FRITZ!Box baut nun eine Verbindung zu NetCologne auf.

Folgen Sie den Anweisungen und bestätigen Sie die weiteren Meldungen jeweils durch ein Klick auf „Weiter“.

Ihre Anschlussdaten (Internet- und die Telefoniedaten) werden nun automatisch auf die FRITZ!Box übertragen.

Dieser Vorgang kann mehrere Minuten dauern. Wenn die Einrichtung abgeschlossen ist, leuchtet die Power/DSL LED an der FRITZ!Box dauerhaft.




Abschluss der Installation



Wenn Sie alle Schritte im Einrichtungsassistenten durchlaufen haben, ist die Konfiguration Ihrer FRITZ!Box am NetCologne Anschluss abgeschlossen. Nun steht dem Surfen und Telefonieren nichts mehr im Wege!

Bei Bedarf können Sie noch weitere Einstellung vornehmen, zum Beispiel Ihre Rufnummern Ihren Telefonen zuordnen.

FRITZ!Box mit dem Strom verbinden



Als Erstes verbinden Sie Ihre FRITZ!Box mit dem Stromnetz. Je nach Gerät kann es notwendig sein, dieses noch manuell anzuschalten.


Endgeräte mit der Fritz!Box verbinden



Im nächsten Schritt verbinden Sie Ihren PC, Ihren Laptop oder Ihr Tablet mit der FRITZ!Box. Dafür können Sie ein LAN-Kabel verwenden oder das WLAN nutzen.



Per LAN-Kabel



Sie können Ihren Computer mit dem beiliegenden Netzwerkkabel an die Fritz!Box anschließen. Beachten Sie, dass die mitgelieferten Kabelsätze und Anleitungen sind je nach FRITZ!Box Modell und Herstellungsdatum unterschiedlich sind. Bitte verwenden Sie deshalb die der FRITZ!Box beigelegte Anleitung (Faltblatt) zur Verkabelung.



Per WLAN



Im Windows Betriebssystem finden Sie unten rechts neben dem Lautsprecher-Symbol das Symbol für WLAN-Netzwerke. Wenn Sie es anklicken, werden Ihnen die verfügbaren Drahtlosnetzwerke angezeigt.

Um Geräte per WLAN anzuschließen, suchen Sie das WLAN-Funknetz (SSID) mit dem Namen „FRITZ!Box …“ in der Liste verfügbarer Drahtlosnetzwerke und verbinden sich damit.

Damit Sie Ihre FRITZ!Box besser von anderen Funknetzen in der Umgebung unterscheiden können, sind dem Namen Ihrer Box 2 Buchstaben angefügt. Den vollständigen Namen (SSID) und den benötigten WLAN-Netzwerkschlüssel (Sicherheitsschlüssel) finden Sie auf der Unterseite Ihrer FRITZ!Box.




Werkseinstellungen laden (Reset)



Eine FRITZ!Box, die bereits verwendet wurde, muss auf die Werkseinstellungen zurückgesetzt werden. Alle zuvor vorgenommenen Einstellungen in der FRITZ!Box werden dadurch gelöscht!

Sofern Sie ein Telefonbuch auf der FRITZ!Box erstellt haben, können Sie dieses vorab sichern und nach dem Laden der Werkseinstellungen wiederherstellen. Einzelheiten zum Sichern und Wiederherstellen des Telefonbuches entnehmen Sie bitte dem Handbuch oder den Hilfeseiten des Herstellers.

Alle sonstigen Einstellungen der FRITZ!Box sollten Sie nicht wieder herstellen. Alte Einstellungen können den Betrieb der FRITZ!Box am NetCologne Anschluss stören, wenn sie übernommen werden.



Es gibt mehrere Möglichkeiten, die Werkseinstellungen der FRITZ!Box zu laden:

  • Über die Benutzeroberfläche der Box
  • Über ein angeschlossenes Telefon
  • Über die „Kennwort vergessen?“ Funktion



Werkseinstellungen über die Benutzeroberfläche laden

Rufen Sie in Ihrem Internetbrowser die Adresse http://fritz.box auf, die Benutzeroberfläche der FRITZ!Box öffnet sich.

  1. Wählen Sie im Menü in der FRITZ!Box „System / Sicherung“ aus
  2. Wählen Sie dann den Tab „Werkseinstellungen“
  3. Klicken Sie auf die Schaltfläche „Werkseinstellungen laden“

Die Werkseinstellungen werden geladen, die FRITZ!Box startet neu. Dieser Vorgang dauert einige Minuten.



Werkseinstellungen über ein angeschlossenes Telefon laden

  1. Schließen Sie ein Telefon an die FRITZ!Box an (schnurgebunden oder über DECT gemäß Anleitung des Herstellers)
  2. Heben Sie den Hörer ab oder drücken Sie die Gesprächstaste und wählen Sie die Tastenfolge:
    #991*15901590*
  3. Warten Sie ca. 3 Sekunden und legen Sie dann auf.

Die Werkseinstellungen werden geladen, die FRITZ!Box startet neu. Dieser Vorgang dauert einige Minuten.



Werkseinstellungen über die „Kennwort vergessen?“ Funktion laden

  1. Trennen Sie die FRITZ!Box kurzzeitig vom Stromnetz
  2. Rufen Sie innerhalb der nächsten 10 Minuten die Benutzeroberfläche der FRITZ!Box auf (http://fritz.box)
  3. Klicken Sie auf „Kennwort vergessen?“" unterhalb der Kennwortabfrage
  4. Klicken Sie auf die Schaltfläche „Werkseinstellungen wiederherstellen“
  5. Die Werkseinstellungen werden geladen und die FRITZ!Box startet neu
  6. Vergeben Sie danach ein neues Kennwort und klicken Sie „OK“


Verkabelung Ihrer FRITZ!Box



Nun können Sie mit der Verkabelung fortfahren. Entfernen Sie – falls noch vorhanden – den DSL-Splitter und den ISDN-NTBA, die am IP-basierten Anschluss nicht verwendet werden dürfen.

Die mitgelieferten Kabelsätze und Anleitungen sind je nach FRITZ!Box Modell und Herstellungsdatum unterschiedlich. Bitte verwenden Sie die der FRITZ!Box beigelegte Anleitung (Faltblatt) zur Verkabelung.

WICHTIG:
Folgen Sie dabei den Anweisungen für den "IP-basierten Anschluss", der in einigen Anleitungen auch als "reiner DSL" oder "Komplettanschluss" bezeichnet wird.

Eine Verkabelung, bei der ein Splitter oder NTBA verwendet wird, ist nicht geeignet.




Provider und Anschluss auswählen



Nach dem Laden der Werkseinstellungen und der Verkabelung müssen Sie Ihrer FRITZ!Box noch mitteilen, welchen Provider Sie nutzen und welche Anschluss-Art verwendet wird:

Starten Sie Dazu Ihren Internet-Browser (z. B. Internet Explorer, Firefox) und geben Sie in die Adresszeile fritz.box (ohne www.) ein.

Rufen Sie die Seite auf und warten Sie einen Moment.

Falls sich die Seite nicht öffnet, geben Sie alternativ 192.168.178.1 ein.

Wenn Sie aufgefordert werden, ein Kennwort für den Zugriff auf die Benutzeroberfläche einzugeben, vergeben Sie ein neues Kennwort.

Nun startet der Einrichtungsassistent der FRITZ!Box.

Sollte der Assistent nicht starten, verwenden Sie möglicherweise eine FRITZ!Box, die durch einen Internetprovider vorkonfiguriert ist (z.B. eine gebrauchte Box von NetCologne, 1und1 etc.). In diesem Fall können Sie den Assistenten für den Internetzugang manuell im Menü „Assistenten“ der FRITZ!Box Oberfläche aufrufen.

Wählen Sie als Internetanbieter zunächst den Eintrag
„Weitere Internetanbieter“, in der darauf folgenden Auswahl dann
„NetCologne/NetAachen“ und dann den Eintrag
„NetCologne/NetAachen VDSL-Anschluss“ aus.



Klicken Sie auf „Weiter“, die FRITZ!Box baut nun eine Verbindung zu NetCologne auf.

Folgen Sie den Anweisungen und bestätigen Sie die weiteren Meldungen jeweils durch ein Klick auf „Weiter“.

Ihre Anschlussdaten (Internet- und die Telefoniedaten) werden nun automatisch auf die FRITZ!Box übertragen.

Dieser Vorgang kann mehrere Minuten dauern. Wenn die Einrichtung abgeschlossen ist, leuchtet die Power/DSL LED an der FRITZ!Box dauerhaft.




Abschluss der Installation



Wenn Sie alle Schritte im Einrichtungsassistenten durchlaufen haben, ist die Konfiguration Ihrer FRITZ!Box am NetCologne Anschluss abgeschlossen und zum Surfen und Telefonieren bereit.

Sie können nun weitere Einstellung vornehmen, zum Beispiel Ihre Rufnummern Ihren Telefonen zuordnen.



Wollen Sie einen anderen WLAN-Router anschließen, wählen Sie bitte die folgende Anleitung.

1. Verkabelung und Synchronisation

a)

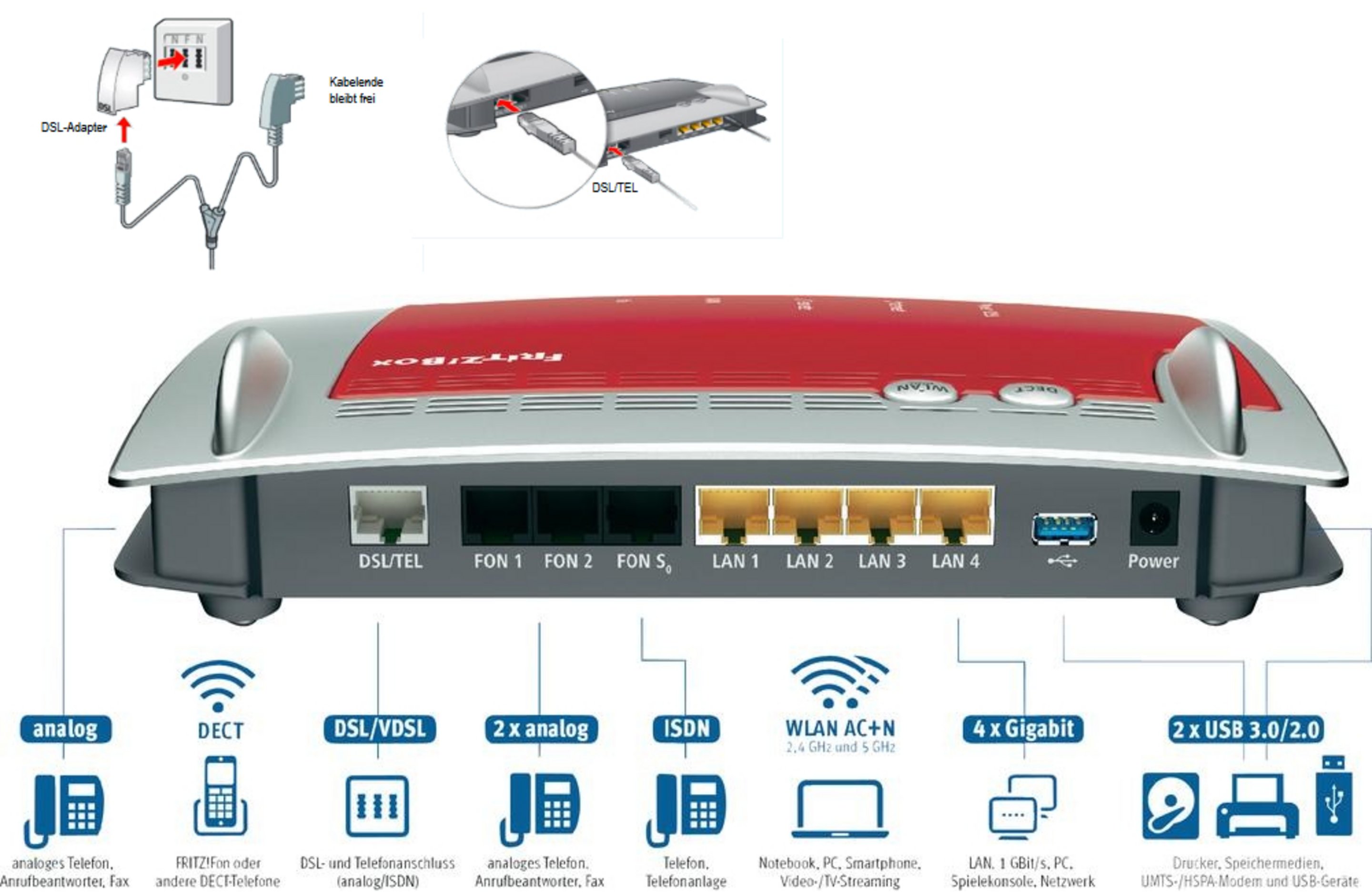

An der Telefondose liegt das Signal Ihres Anschluss an. Bitte stecken Sie das kurze graue Ende des Y-Kabels, ggf. mithilfe eines Adapters, in den Schlitz der Telefondose welcher mit F gekennzeichnet ist. In der Regel ist dies der mittlere. Das andere Ende stecken Sie in den DSL /TEL (grauer) Eingang an Ihrem Router.

Verbinden Sie Ihren Router mit dem Stromnetz und schalten es ein.

b)
Ihr WLAN-Router versucht nun die Verbindung mit der Vermittlungsstelle herzustellen, zu erkennen an der blinkenden Power/DSL oder DSL LED an Ihrem Gerät.

Nach erfolgreicher Synchronisation wird die LED dauerhaft leuchten.








2. Internetdaten

Mit dem Erhalt Ihrer Auftragsbestätigung sind auf dieser die benötigten Zugangsdaten für die Internet-Einwahl vermerkt. Diese Zugangsdaten, bestehend aus Benutzername und Passwort, erlauben Ihnen die manuelle Einrichtung einer Internetverbindung. Bitte geben Sie diese mit dem Zusatz @netcologne.de in die Konfigurationsmaske Ihres eigenen WLAN-Routers ein.



Beispiel
nc-mustmar@netcologne.de



Sollten die Daten nicht mehr vorliegen, helfen unsere Mitarbeiter an der Hotline Ihnen gerne weiter. Bitte halten Sie zur Legitimation am Telefon die Antwort auf Ihre Sicherheitsfrage bereit.








3. Telefoniedaten ermitteln

Mit einer aktiven Internetverbindung erreichen Sie unsere Einstellungsseite für die SIP-Telefonie. Die benötigten Zugangsdaten finden Sie auf der Auftragsbestätigung unter "Persönliche Login-Daten". Nach der erfolgreichen Anmeldung können Sie dort unter dem Punkt

"Zugangsdaten" -> "SIP-Telefonie"

die SIP-Zugangsdaten einsehen und die Passwörter verwalten.


Die SIP-Zugangsdaten bestehen aus folgenden Werten und sind jeweils für eine Rufnummer gültig. Bitte geben Sie auch hier die SIP-Zugangsdaten in die Konfigurationsmaske Ihres eigenen Routers ein. Hilfe zu der jeweiligen Vorgehensweise finden Sie im Handbuch des Herstellers. Bitte beachten Sie: Der Router muss DTMF-Töne gemäß RFC 2833 (RTP) oder Inband übertragen.



  • Übersicht Standard Telefoniedaten & Einstellungen
  • Telefonie-Anbieter: sip.netcologne.de
  • Benutzername:  ONKZ + Rufnummer
  • Registrar:  sip.netcologne.de
  • Proxy-Server: sip.netcologne.de
  • DTMF-Übertragung:  RTP (Inband oder RFC 2833)



Anleitung
Zugangsdaten für die Telefonie in Ihrem persönlichen Onlineservice






4. Telefoniedaten eintragen

Aufgrund der Vielzahl an unterschiedlichen Routern und der stark variierenden Benutzeroberflächen, ist es leider nicht möglich für alle Routerhersteller eine stetig aktuelle Anleitung bereitzustellen.



Im Folgenden finden Sie eine Anleitungen für das Gerät des Herstellers AVM "Modell Fritz Box 7490" mit aktueller Firmware.




Telefoniedaten eintragen: FRITZ!Box 7490

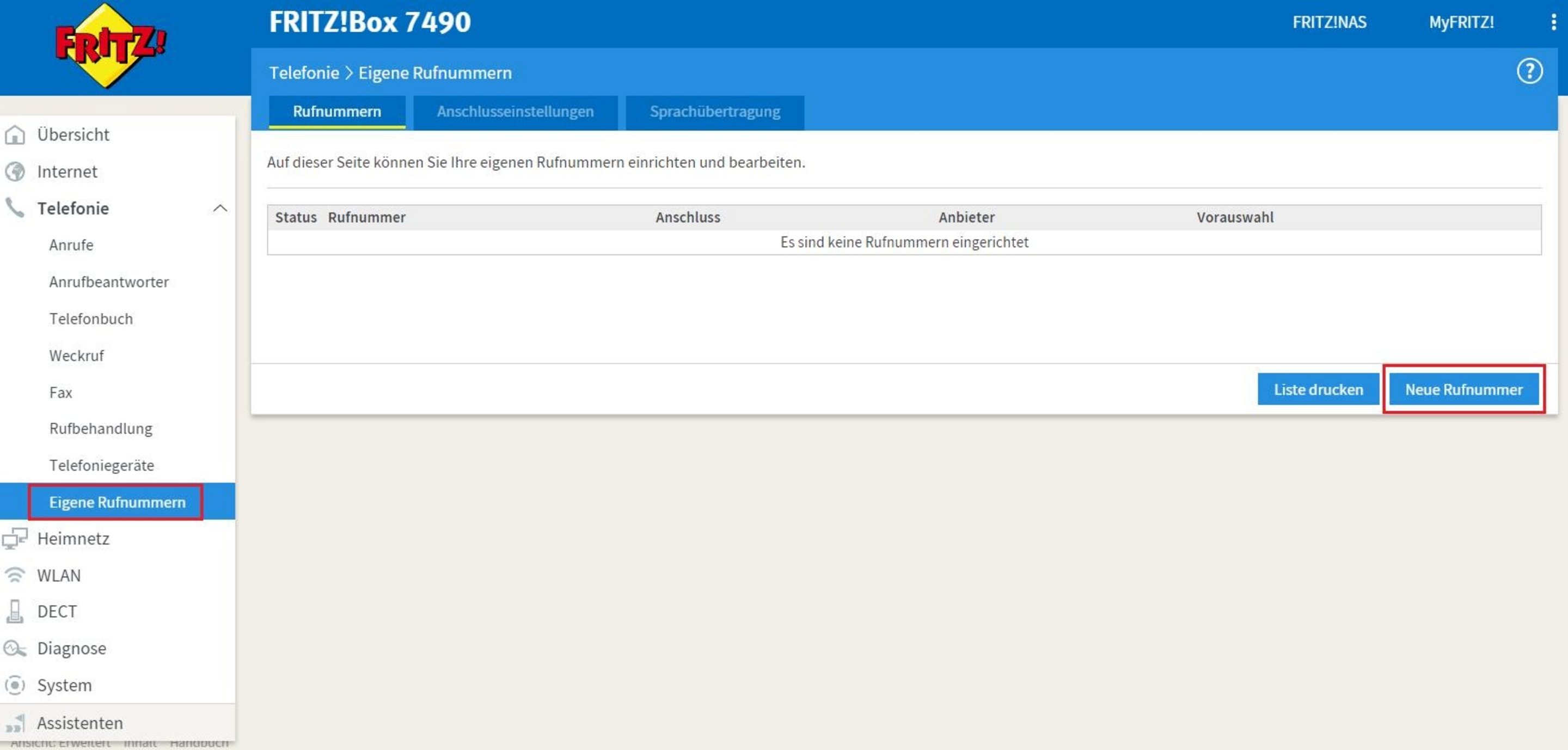

1. In der Menüleiste „Telefonie“ -> „Eigene Rufnummern“ auswählen und auf „Neue Rufnummer“ klicken

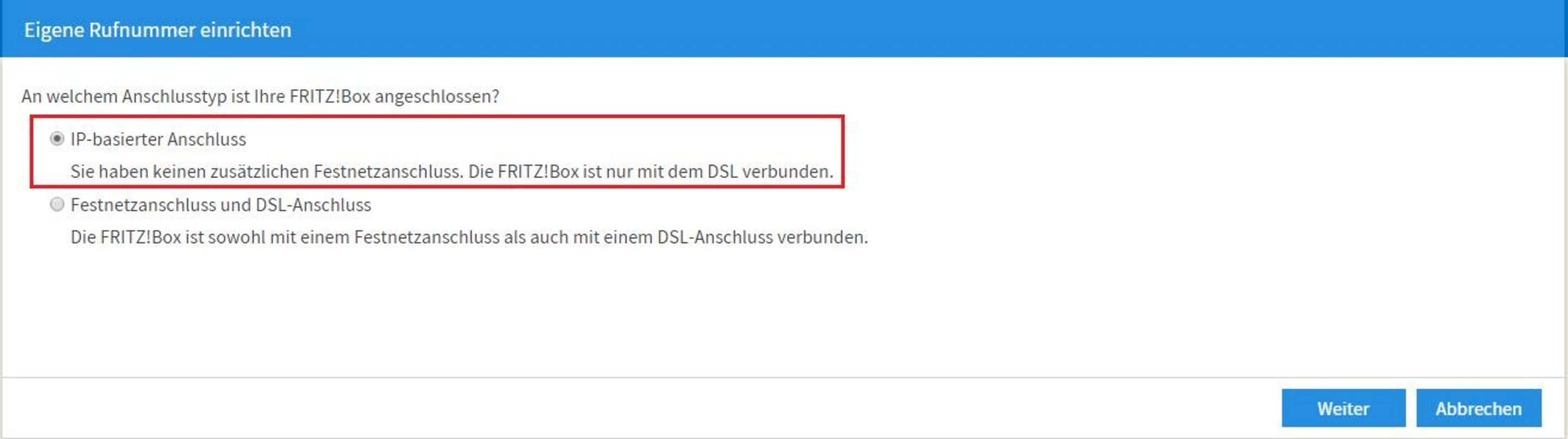

2. Anschlusstyp auswählen „IP-basierter Anschluss“ und auf „Weiter“ klicken

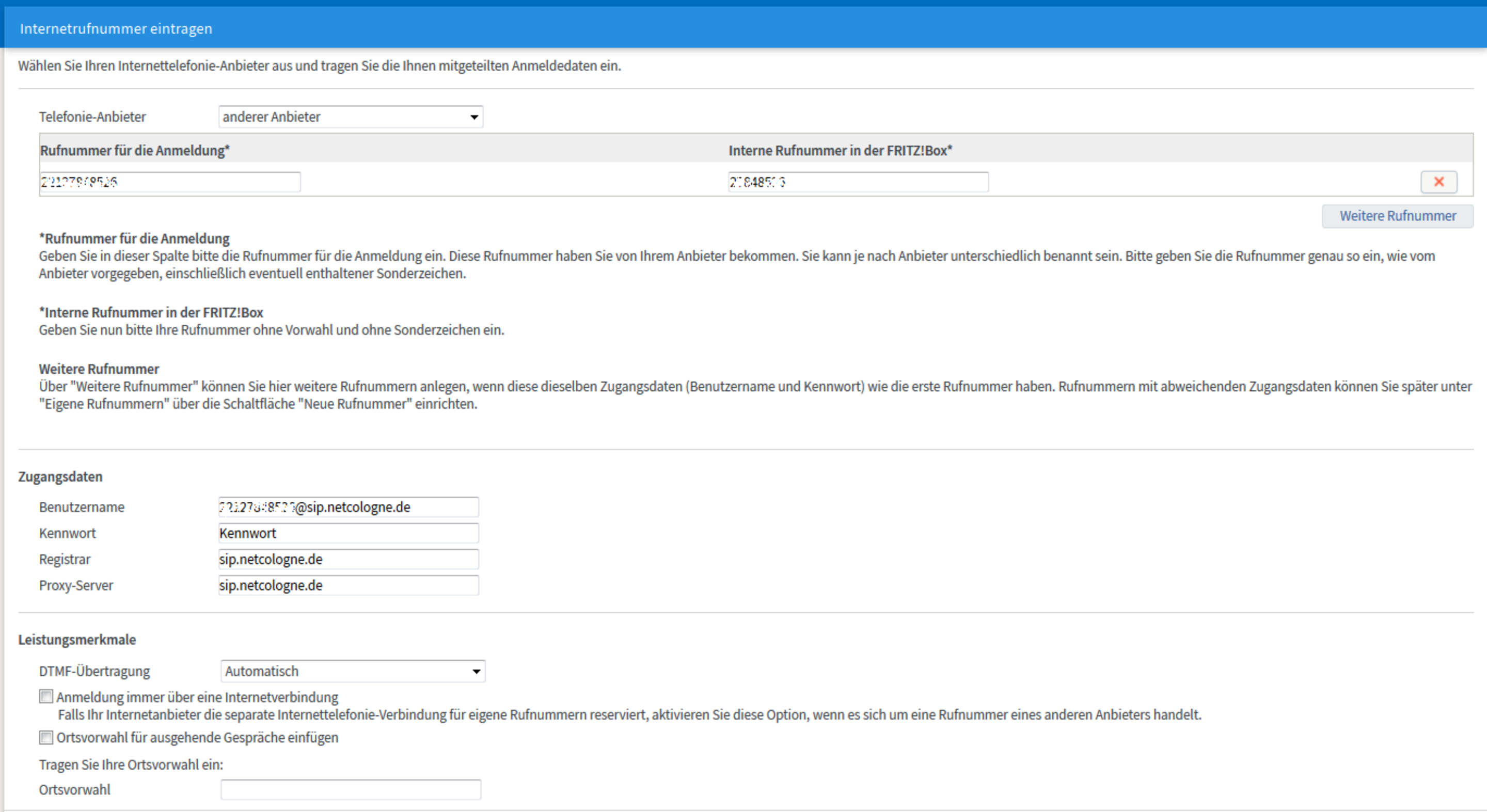

3. Telefonie-Anbieter „andere Anbieter“








4. Rufnummer für die Anmeldung angeben; Vorwahl ohne „0“



5. Interne Rufnummer angeben; Rufnummer ohne Vorwahl



6. SIP Zugangsdaten angeben (über OnlineService generieren)

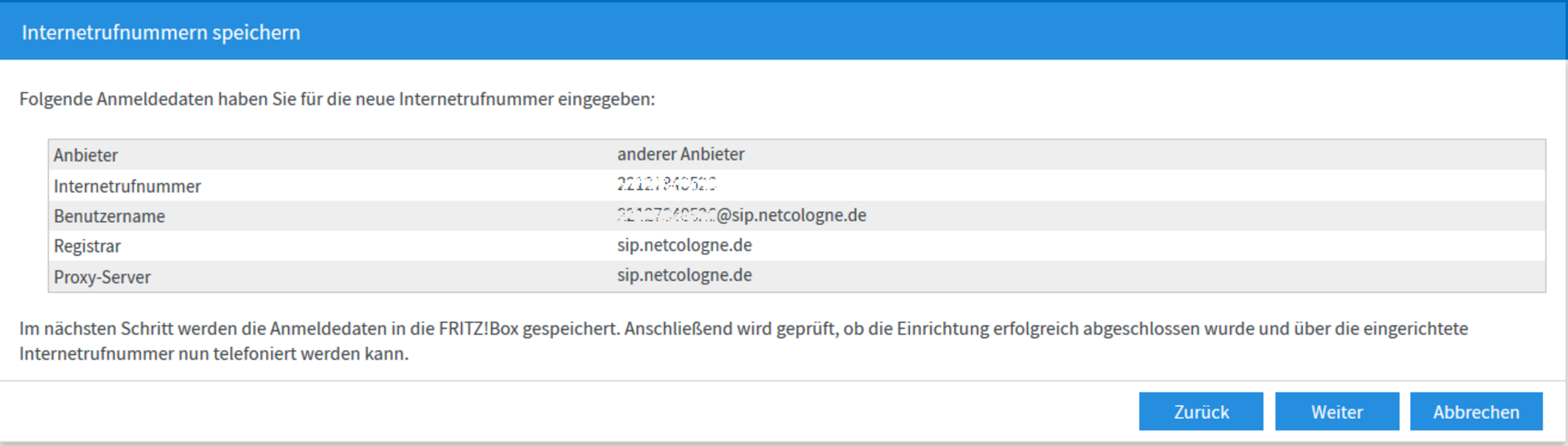

7. Haken bei der „Anmeldung über eine Internetverbindung“ entfernen und auf der nachfolgenden Zusammenfassung auf „weiter“ klicken





8. Die Daten sind nun erfolgreich eingerichtet.
